ГАЗОРЕГУЛЯТОРНЫЙ ПУНКТ ШКАФНОЙ УГРШ-50-В(Н)-2-О, УГРШ-100-В(Н)-2

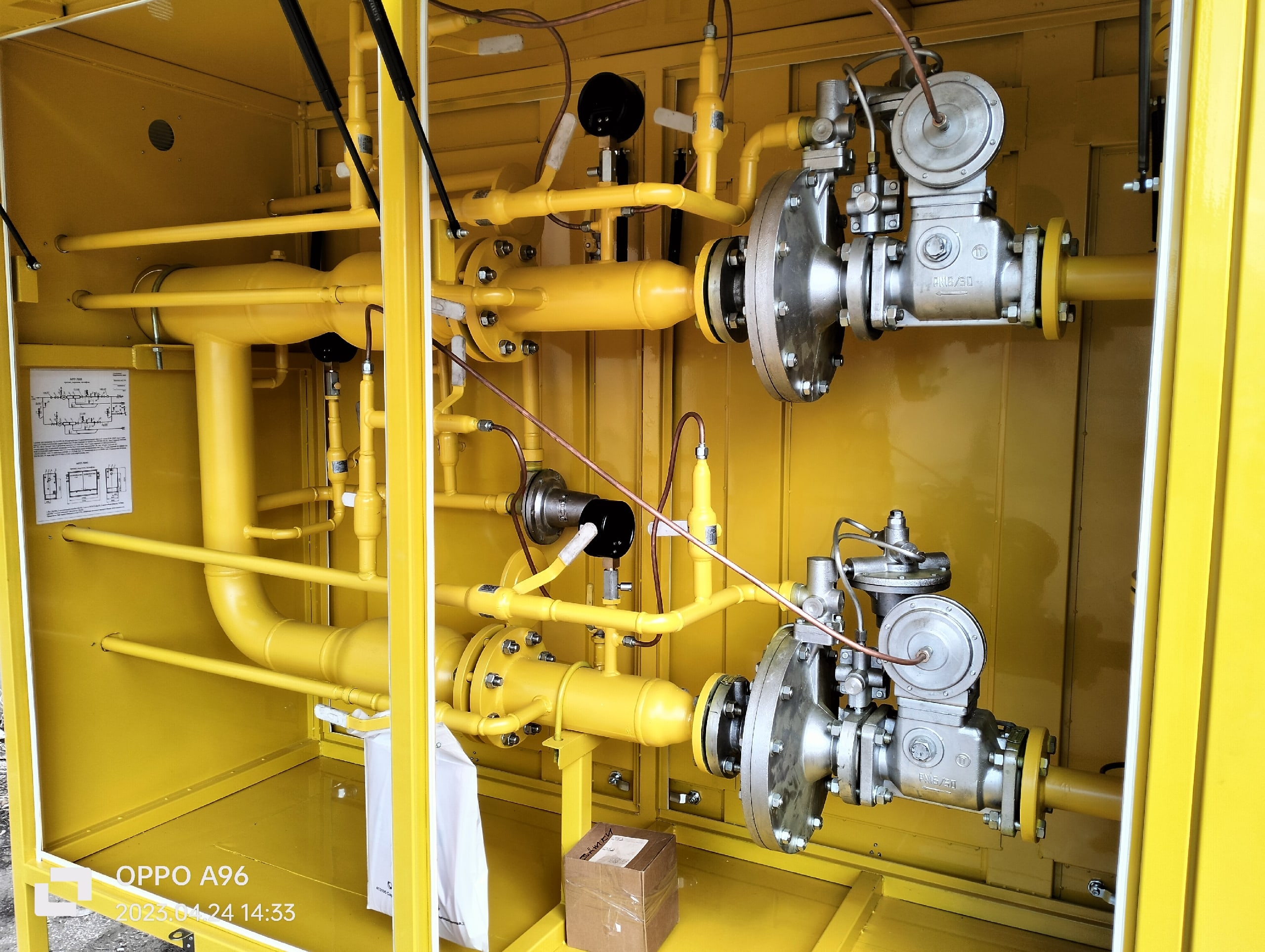

      Газорегуляторный шкафной пункт представляет собой комплект газорегуляторного оборудования размещенный в металлическом взрывозащищенном шкафу

      Описание

      Газорегуляторный шкафной пункт представляет собой комплект газорегуляторного оборудования размещенный в металлическом взрывозащищенном шкафу. Установка отличается высокой безопасностью в использовании и бесперебойностью работы, поскольку наличие дополнительной линии редуцирования позволяет в любых ситуациях (при авариях, либо ремонтных работах) осуществлять бесперебойную подачу газа пользователям.

      Изготавливаем газорегуляторные шкафные установки УГРШ-50Н(В)-2(-О) в  разнообразных исполнениях: с устройствами учета расхода газа, с системой отопления, автоматикой, телеметрией и др.

      Назначение газорегуляторного пункта УГРШ-50Н(В)-2(-О) с двумя линиями редуцирования

      Газорегуляторные шкафные установки ГРПШ могут использоваться на производственных и сельскохозяйственных предприятиях, в жилищных комплексах, административных помещениях.

      УГРШ-50Н(В)-2(-О) в газораспределительных системах выполняют функции:

      • редуцирования давления природного газа до заданного значения
      • поддержания выходного давления на этом уровне
      • фильтрации газа от нежелательных примесей (по  ГОСТ 5542–87)
      • аварийного прерывания подачи газа

      Технические характеристики

        УГРШ-50Н- 2-О УГРШ-50Н-
      2
      УГРШ-50В- 2-О УГРШ-50В- 2
      Регулятор давления газа РДП-50Н(В)
      Рабочая среда природный газ по ГОСТ 5542-87
      Диапазон входных давлений, МПа 0,05–1,2 0,05–1,2 0,1–1,2 0,1–1,2
      Диапазон выходных давлений, кПа 1,5–60 1,5–60 60–600 60–600
      Пропускная способность, м3/ч:
      при Рвх = 1,2 МПа,
      при работе одной линии редуцирования


      6800


      6800


      6800


      6800
      при Рвх = 0,6 МПа,
      при работе одной линии редуцирования

      3650

      3650

      3650

      3650
      Пределы настройки контролируемого давления клапана предохранительного запорного, МПа:
      нижний предел 0,0003–0,003 0,003–0,03
      верхний предел 0,002–0,075 0,03–0,75
      Диапазон настройки предохранительного сбросного клапана ПСК?25, МПа 1,15 1,15
      Стабильность поддержания выходного давления, % ±5 ±5 ±5 ±5
      Тепловая мощность горелки, кВт 1,85 1,85
      Расход газа на горелку, м3 0,16–0,25 0,16–0,25
      Время включения горелки, сек. 90 90
      Время выключения горелки при прекращении подачи газа, сек. 90 90
      Масса, кг 600 600 600 600
